Sistem servo pentru mașină de modelat prin injecție
Servo System for Injection Machine Machine Sistem de energie hidraulică cu ulei servo
Descrierea produselor
Structura sistemului servo hidraulic
După ce a obținut comanda de presiune și flux de la mașina de modelare prin injecție, acesta efectuează calculul PID cu feedback -ul real de presiune și viteză pentru a conduce motorul servo și pompa hidraulică cu un timp de răspuns rapid și o precizie ridicată a repetării.
Consumul principal de energie electrică a mașinii tradiționale de modelare a injecției
Când utilizați un sistem hidrual, consumul de energie este mai mare de 75% din întregul sistem de injecție. În timpul procesului sunt necesare presiuni și fluxuri diferite, inclusiv închiderea mucegaiului, injecția, presiunea de menținere și deschiderea matriței. Când cerințele de debit și presiune depășesc setările, scutirea sau supapa proporțională vor fi ajustate, ceea ce duce la un consum de energie mai mare cu 40% -75%.
Cum se selectează sistemul de energie hibrid potrivită
(1) Selectarea puterii motorii
● Cuplul necesar (nm) t=q. ∆ p
2π·ηm
● Putere de ieșire (kw) p =2 π · t · n=t · n=q · ∆ p
60,000 9550 60·πη
Î: Deplasarea CC/REV (CM3) N: Viteza de rotație ∆ P: Diferența de presiune validă (MPA)
Î: Fluxul necesar l/min ηm: eficiență mecanică a pompei ηt: eficiență totală a pompei
(2) Soluție pentru interferența semnalului
Când unitatea este instalată la panoul de control, protecția pentru interferența semnalului este:
● Cablurile circuitului principal și circuitului de control trebuie să fie separate.
● Întenție corectă atunci când este necesar
● Utilizați cablul de ecranare pentru circuitul de control
● Utilizați sârmă de protecție pentru cablarea circuitului principal
(3) Cum să alegeți o unitate de servo hibrid adecvată și un motor
În aplicațiile reale, selecția de unitate de servo hibridă și wikl motor este diferită datorită diferitelor sisteme de ulei.
În următoarele exemple, un debit de 64L/min și un max. Se folosește presiunea de 17,5 MPa.
● Deplasarea pompelor hidraulice: obțineți deplasarea pompei hidraulice (CC/Rev) de la Max. Flux de sistem (L/min)
Exemplu: Presupunem că Max. Fluxul de sistem este de 64L/min. și Max. Viteza motorului este 2000rpm. Deplasarea pompei hidraulice va fi de 64/2000*1000=32 cc/rev/rev
● Max. Cuplu motor: Obțineți max. cuplu de la max. presiunea și deplasarea pompei hidraulice
Exemplu: Presupunem că max. Presiunea este de 17,5 MPa, iar deplasarea pompei hidraulice este de 32cc/rev. Cuplul va fi de 17,5*32*1.3/(2p) =116 nm (Factorul este pentru 1,3 pentru compensarea pierderilor totale ale sistemului și poate fi modificat la 1,2 la 1,3, după cum este necesar)
● Cuplul motor nominal și puterea nominală a motorului: cuplul necesar pentru presiunea de reținere la maxim. Presiunea trebuie să fie dublă a cuplului motor nominal sau mai puțin (utilizați datele furnizate de la fabrica motor ca primă prioritate). Deoarece temperatura motorului funcționată în această situație este ușor peste temperatură. Presupunem că alegem dublul cuplului nominal, cabina motorului este de 9,1kW* cu viteza nominală 1500rpm când cuplul motor nominal este 58n - m.
*Formula de putere a motorului:P (w)=t (n - m) xw (rpmx2π/ 60)
● Max. Curentul motor:
Dacă obțineți coeficientul KT (cuplu/a) =3.31 în specificația motorului, max. curentul este de aproximativ 115/3.31=35 a când maximul. Cuplul este 116n - m.
● Selectați unitatea potrivită: Vă rugăm să alegeți unitatea potrivită prin cerința clienților. Presupunem că capacitatea supraîncărcării Drive este de 150% pentru 60 de secunde și 200% timp de 3 secunde. Când presiunea de reținere este maximă. Presiune 17,5 MPa cu pompă hidraulică 32cc/Rev, curentul motorului pe care îl necesită este de 35A.
Notă Dacă nu există un motor adecvat, vă rugăm să utilizați următorul motor cu putere mai mare.

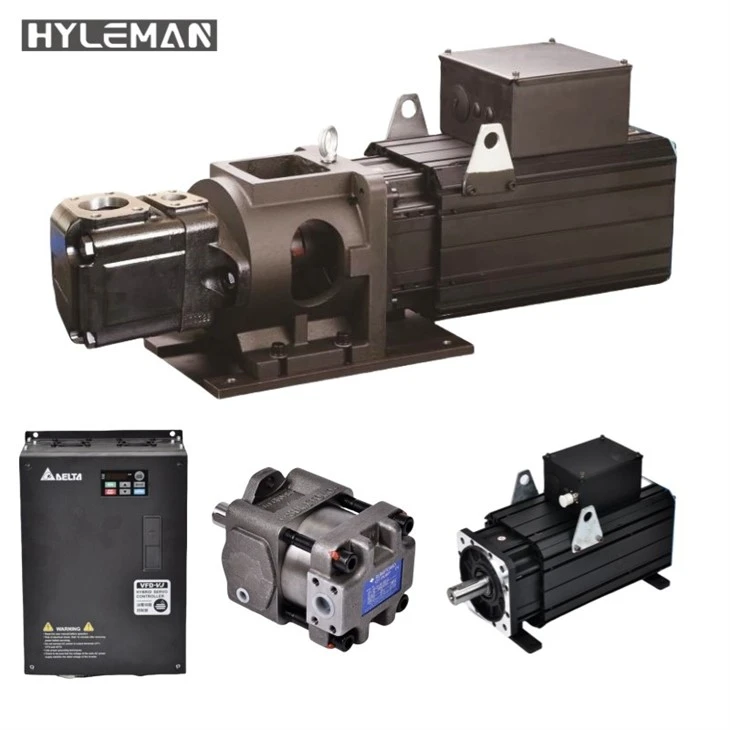

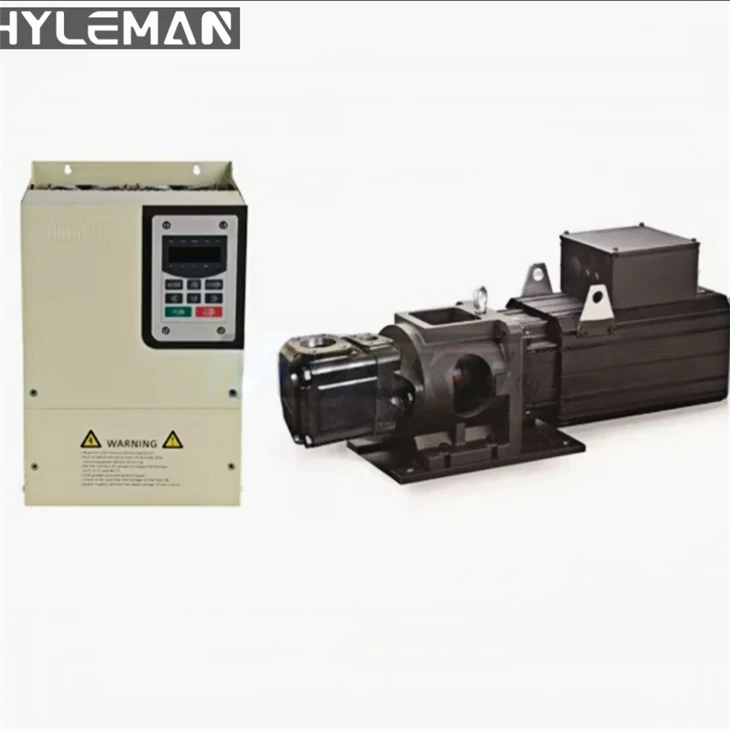

Fotografii detaliate
Parametrii produsului
Profilul Companiei
Ningbo Hyleman Hydraulics Co., Ltdeste o companie științifică și inovatoare care integrează cercetarea și dezvoltarea, producția, vânzările și serviciile de pompe hidraulice, motoare, supape și alte produse hidraulice de calitate ridicată.
Hyleman mainly provides Rexroth A4VSO, A10VSO, A4VG, A7VO, A11VO and A2FO series high-pressure piston pumps, Rexroth PGH3, PGH4 and PGH5 series high-pressure gear pumps, A4VM, A6VM, A2FM and A4FM series piston motors; BM3, BM4, BM5, BM6 și alte motoare orbite. Prin onorarea și inovația oamenilor Hyleman, produsele din seria Hyleman nu numai că pot înlocui perfect produsele originale, dar, de asemenea, să realizeze schimbul fără probleme și conexiunea tuturor pieselor. Mai mult decât atât, are zgomot mai mic, eficiență în volum mai mare și o durată de viață mai lungă, astfel încât să depășească complet calitatea fabricii inițiale și să reziste la testul sever al pieței, a fost exportat în mai mult de 70 de țări și regiuni din întreaga lume.
Produsele din seria Hyleman sunt utilizate pe scară largă în utilaje de inginerie, utilaje din plastic, utilaje metalurgice, mașini de salubritate pentru mediu, utilaje miniere, utilaje marine, utilaje de ambalare, utilaje portuare și diverse echipamente hidraulice, care sunt foarte lăudate de clienți.
Hyleman are echipamente de prelucrare CNC avansate din lume, centre de prelucrare verticală și orizontală, ridicate - Precision Double - șlefuire, măcinare, măcinare curbă și complete - centre de prelucrare automată. Cu 12 laboratoare de testare independente, produsele au fost inspectate în mod cuprinzător înainte de expediere pentru a se asigura că produsele din seria Hyleman obțin defecte de înaltă precizie, de înaltă calitate și zero defecte.
„Optimizarea performanței produselor hidraulice, îmbunătățirea calității produselor hidraulice și conducerea modernizării cuprinzătoare a consumului de produse hidraulice” nu este doar responsabilitatea și misiunea lui Hyleman, ci și visul chinez al lui Hyleman. Hyleman este dispus să lucreze cu oameni de intuiție pentru a depune eforturi neobișnuite pentru a realiza acest vis.
Bine ați venit cu căldură pe toți prietenii să viziteze frumosul oraș port - Ningbo pentru a discuta despre cooperare și pentru a căuta o dezvoltare comună cu Hyleman!
Expoziții
Pachete
avantajele noastre
De ce să alegețiHyleman?
1. Calitate superioară
Depinde de 15 ani de experiență la proiectarea, cercetarea, dezvoltarea și fabricarea pompelor hidraulice, avem o calitate superioară în comparație cu producătorii interni și de peste mări, toate produsele noastre sunt cu un timp de garanție de 1 an.
2. Sistem strict de control al calității
Avem cel mai strict sistem de control al calității, toate produsele noastre sunt testate 100% înainte de expediere și fiecare dintre ele are un cod de urmărire pentru a ne asigura că sunt de bună calitate pentru clienții noștri.
3. Echipament avansat pentru utilaje
Toate mașinile pe care le avem sunt noi mașini CNC pe care le -am importat din Germania și Japonia pentru a ajunge la o cerere mai mare la exactitatea produselor.
4. Echipa tehnică puternică
Echipa noastră tehnică are toate mai mult de 20 de ani de experiență la proiectarea și ingineria pompelor, inginerul nostru șef are o experiență de peste 40 de ani la proiectarea pompelor. Avem o echipă de 15 persoane de 15 persoane, responsabilă pentru cercetarea îmbunătățirii pompelor și dezvoltarea de noi produse.
5. Preț competitiv
Din cauza unui bun management, prețul nostru este mai competitiv decât produsele originale, mai rezonabil decât majoritatea furnizorilor interni.
6. Timp rapid de livrare
Putem expedia comenzi mici într -o săptămână, pentru comenzi mari, cum ar fi în termen de 500 de PC -uri de pompe sau kituri de cartuș, de obicei, putem efectua expedierea în termen de o lună.
7. Perioada de garanție
Toate produsele noastre sunt în termen de 1 an de garanție după expedierea din fabrica noastră.
8. Serviciu considerat
Putem oferi asistență tehnică în orice moment, dacă clienții noștri îndeplinesc orice problemă în timpul utilizării, vom oferi soluții în cel mai curând moment.
9. Strategie de dezvoltare lungă
Am dori să stabilim o relație de cooperare a strategiei de lungă durată cu clienții noștri, pentru a promovaHylemanÎmpreună împreună, susține și antrenează potențialul client pentru a fi agentul nostru în fiecare țară și regiune din întreaga lume.
